Reverse Engineering und Rekonstruktion von Bauteilen
Reverse Engineering ist die richtige Lösung, wenn von einem bestehenden Bauteil ein verwertbarer CAD-Datensatz benötigt wird – etwa weil Konstruktionsdaten fehlen, veraltet sind oder nicht mehr zum tatsächlichen Bauteilstand passen. Dafür erfassen wir vorhandene Bauteile präzise und rekonstruieren daraus die relevanten Geometrien für Konstruktion, Fertigung und Qualitätsprüfung.
Für Industrieunternehmen bedeutet das: Sie erhalten CAD-Daten, die sich zuverlässig in bestehende Prozesse einbinden lassen – zum Beispiel für Maschinen, Werkzeuge, Formen, Vorrichtungen, Zwischenprodukte oder Endprodukte. So schaffen Sie eine belastbare Datenbasis für Nachfertigung, Optimierung und technische Dokumentation.

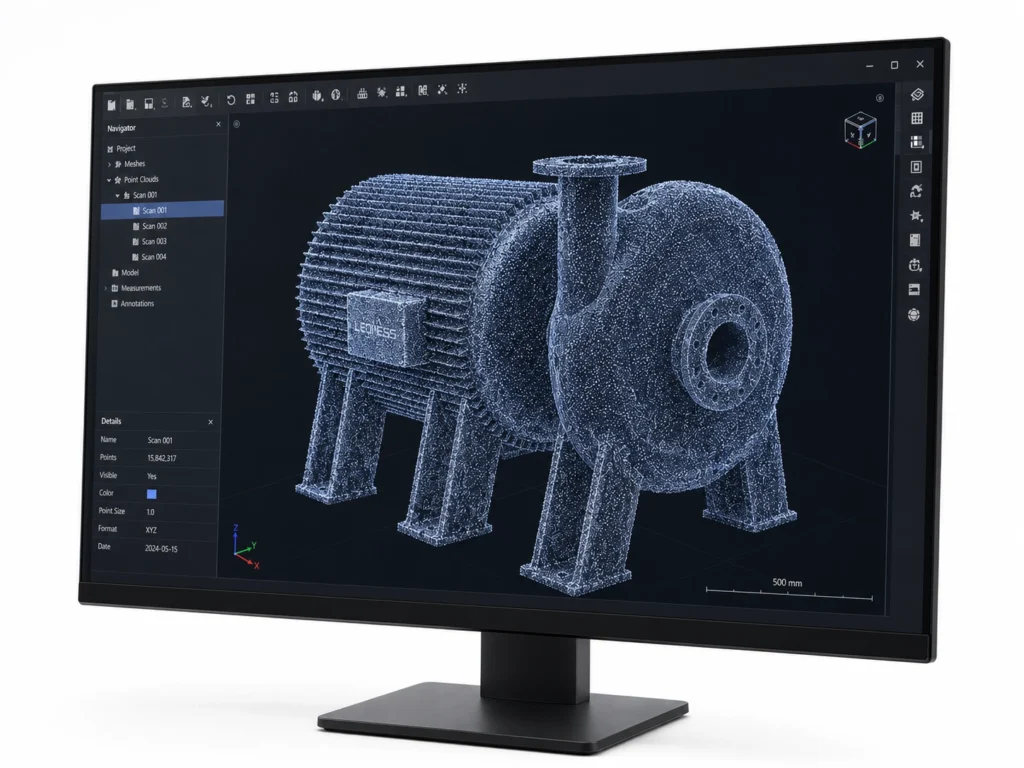

CAD-Rekonstruktion aus 3D-Scan-Daten
In der industriellen Praxis erfolgt Reverse Engineering meist auf Basis von 3D-Scandaten. Der Vorteil: Das Bauteil wird mit einer sehr hohen Punktdichte vollständig digital erfasst und steht danach als belastbare Datengrundlage dauerhaft zur Verfügung. Das reduziert Übertragungsfehler, spart Zeit und ermöglicht es, das Originalbauteil nach dem Scan schnell wieder in der Fertigung einzusetzen.
Aus den Scandaten entsteht jedoch nicht automatisch ein industrietauglicher CAD-Datensatz. Entscheidend ist die fachliche Auswertung: Welche Geometrien müssen exakt übernommen werden, welche Bereiche dürfen vereinfacht werden und welche Abweichungen sind funktional relevant? Genau hier liegt der Unterschied zwischen reiner Datenerfassung und praxistauglicher Rekonstruktion.
Reverse Engineering mit Konstruktionsverständnis
Für belastbare Ergebnisse braucht Reverse Engineering mehr als Software: Es braucht Erfahrung in Konstruktion, Messtechnik und Fertigung. Bei jeder Rekonstruktion gilt es, drei Einflussfaktoren richtig zu bewerten: den tatsächlichen Zustand des Originals, die messtechnischen Grenzen des Scanverfahrens und die sinnvolle Balance zwischen Genauigkeit und handhabbarer Datenstruktur.
Unser Grundsatz lautet deshalb:
So genau wie nötig und so einfach wie möglich.
Denn ein CAD-Modell muss nicht nur nah am Original sein, sondern sich auch sinnvoll weiterverwenden, ändern und in bestehende Systeme integrieren lassen. So entstehen Daten, die nicht nur technisch korrekt, sondern auch im Alltag nutzbar sind.
Digitalisierung und Nachkonstruktion von Ersatzteilen
Die Nachkonstruktion von Ersatzteilen ist besonders dann relevant, wenn Bauteile nicht mehr lieferbar sind oder keine verlässlichen Zeichnungen und CAD-Daten mehr existieren. Das betrifft häufig ältere Fertigungsanlagen, Sondermaschinen, manuell optimierte Bauteile oder Komponenten, deren Hersteller keinen Support mehr bietet.
Durch 3D-Scanning und Rekonstruktion schaffen wir eine sichere Grundlage für die Nachfertigung. So erhalten Sie schnell wieder verwertbare Daten für Ersatzteile, die passgenau in Ihre vorhandenen Systeme und Prozesse integriert werden können. Das reduziert Stillstandszeiten und schafft Sicherheit bei kritischen Komponenten.
Optimierung bestehender Bauteile und CAD-Export
Nicht immer fehlt ein Datensatz vollständig – oft müssen bestehende Bauteile oder vorhandene CAD-Daten an reale Änderungen angepasst werden. Das kann durch Optimierungen im Produktionsprozess, konstruktive Anpassungen oder neue Kundenanforderungen notwendig werden. Wir übertragen diese Änderungen sauber in die CAD-Welt und schaffen damit wieder einen aktuellen, belastbaren Datenstand.

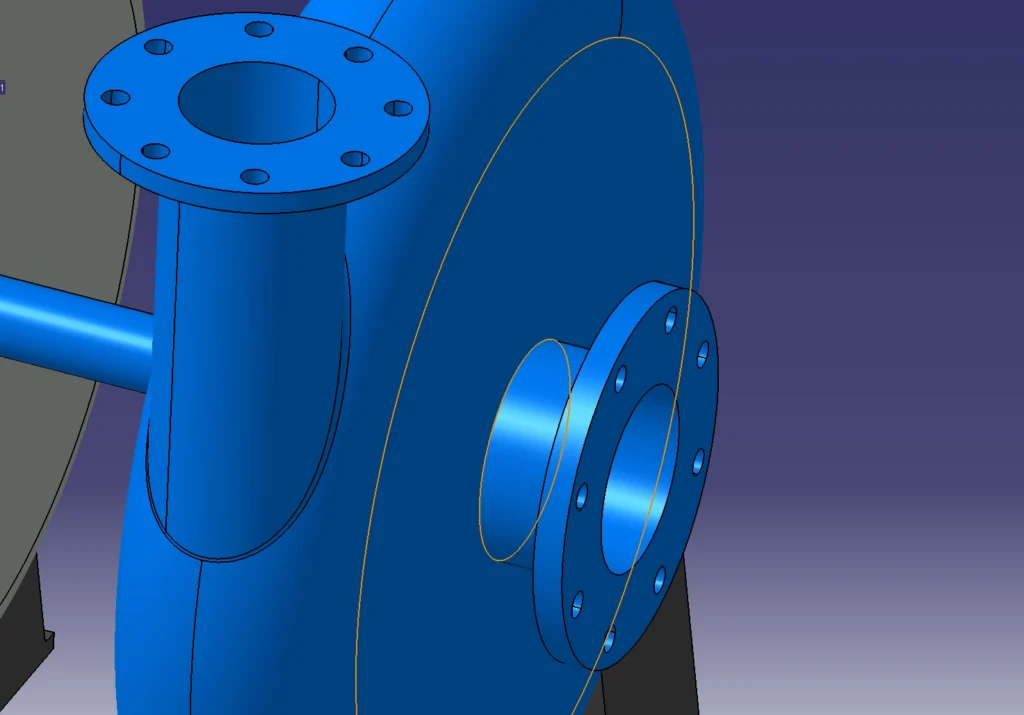

Die fertigen CAD-Daten stellen wir in gängigen Formaten wie STEP, IGES, STL oder DXF zur Verfügung. Konstruktionen erstellen wir intern mit CATIA V5, sodass bei Bedarf auch CATParts geliefert werden können. Ergänzend erstellen wir technische Zeichnungen, die in der Regel als PDF bereitgestellt werden. So erhalten Sie Daten, die direkt weiterverarbeitet werden können – ohne zusätzliche Umwege oder unnötigen Abstimmungsaufwand.
