3D-Analyse und Vermessung von Bauteilen

Wenn Sie in der Erstmusterprüfung, Qualitätskontrolle oder Entwicklung schnelle und belastbare Entscheidungen treffen müssen, brauchen Sie mehr als reine Scandaten: Sie brauchen präzise 3D-Analysen und nachvollziehbare Messergebnisse. Genau dafür bereiten wir 3D-Scandaten mit spezieller Auswertesoftware kundengerecht auf – zum Beispiel als Messberichte (EMPB), CAD-Farbvergleiche, Messprogramme, Kollisionsanalysen oder individuell aufbereitete STL-Daten. So erhalten Sie verlässliche, weiterverwendbare Ergebnisse, klare Abläufe und präzise Antworten auf messtechnische Fragen.

3D-Analyse und Vermessung
von Bauteilen

Unsere Vermessungen und Analysen basieren in der Regel auf präzisen 3D-Scandaten. Diese werden mit spezieller Auswertesoftware verarbeitet und so aufbereitet, dass Sie die Ergebnisse direkt in Ihren Prozessen weiterverwenden können. Je nach Anforderung erhalten Sie zum Beispiel Messberichte für Erstmusterprüfungen und Serienteile, CAD-Farbvergleiche, Messprogramme, Kollisionsanalysen oder kundenspezifisch aufbereitete STL-Daten.

Für Sie bedeutet das: nachvollziehbare Ergebnisse, klare Aussagen und eine verlässliche Grundlage für Qualitätssicherung, Fertigung und Entwicklung.

Präzises 3D-Scanning
von Industriebauteilen

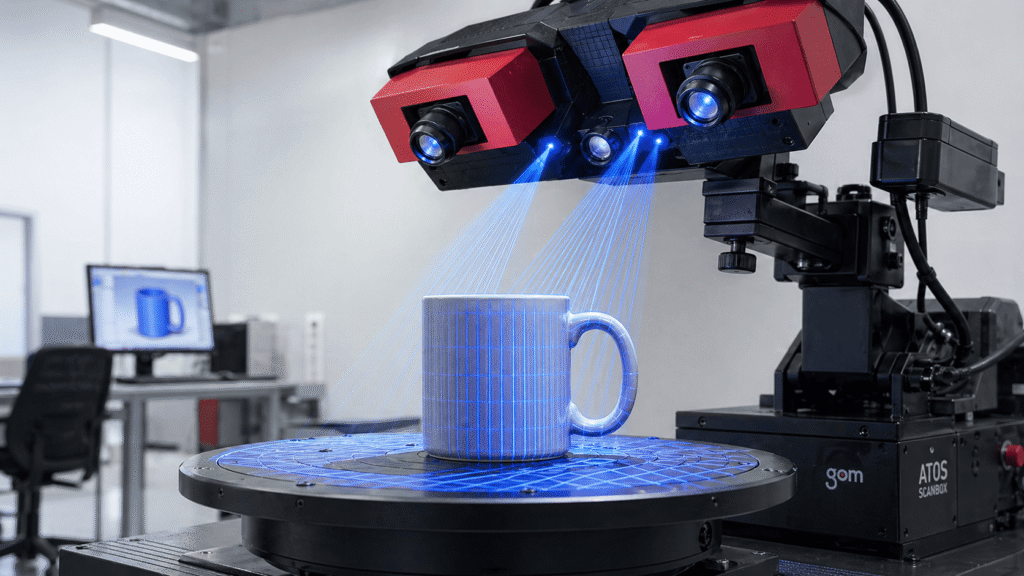

Wir scannen Industriebauteile, Werkzeuge und Formen präzise und effizient – von kleinsten Bauteilen unter 1 Millimeter bis hin zu großen Komponenten mit bis zu 10 Metern Größe. Dafür setzen wir je nach Aufgabenstellung Laser-, Streifenlicht- und CT-Scanner sowie Fotogrammetrie ein. Die erreichbare Genauigkeit beginnt, abhängig von Verfahren und Bauteil, bei bis zu 0,01 mm.

Typische Anwendungsbereiche sind Kunststoffteile, Blechteile, Guss- und Schmiedeteile, Drahtartikel, Werkzeuge, Formen, Stahlbaugruppen, Prototypen und Anlagenkomponenten.

Analyse von Punktwolken
und 3D-Daten

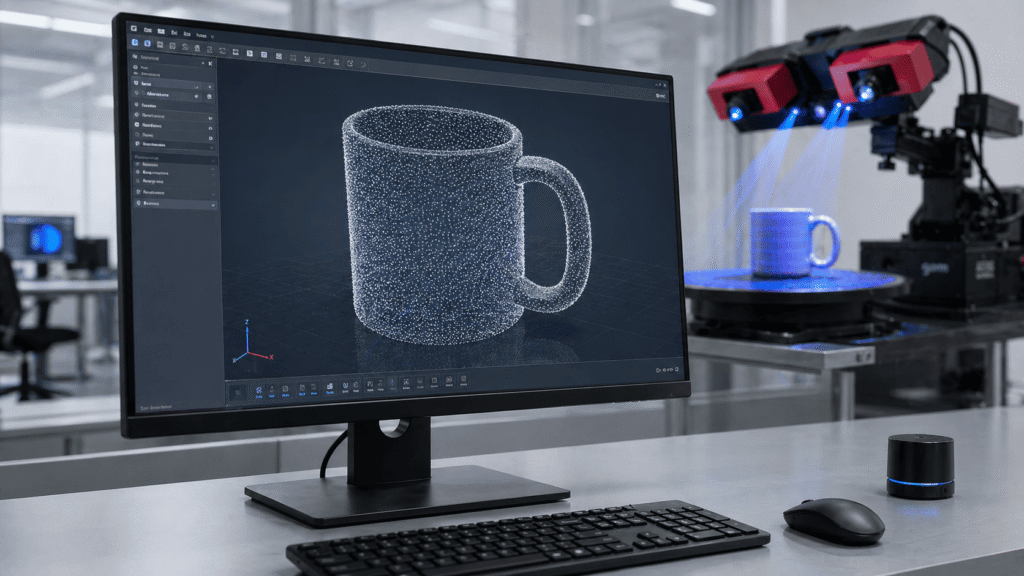

Die Basis jeder belastbaren Auswertung ist eine passend aufbereitete Punktwolke. Sie muss so gewählt sein, dass alle relevanten Details erfasst werden und die weitere Datenanalyse zugleich effizient bleibt. Aus den erfassten Messpunkten entsteht durch Polygonisierung ein Mesh, das je nach Anforderung als STL-, PLY-, ASC- oder G3D-Datei bereitgestellt werden kann. Im nächsten Schritt werden die Daten für die weitere Verwendung optimiert: Netzbereiche werden bereinigt, geglättet oder ergänzt, damit das 3D-Modell den Anforderungen der nachfolgenden Analyse oder Konstruktion entspricht. So entstehen aus Scandaten verwertbare 3D-Daten für klare technische Entscheidungen.

Geometrische Vermessung
und Bauteilanalyse

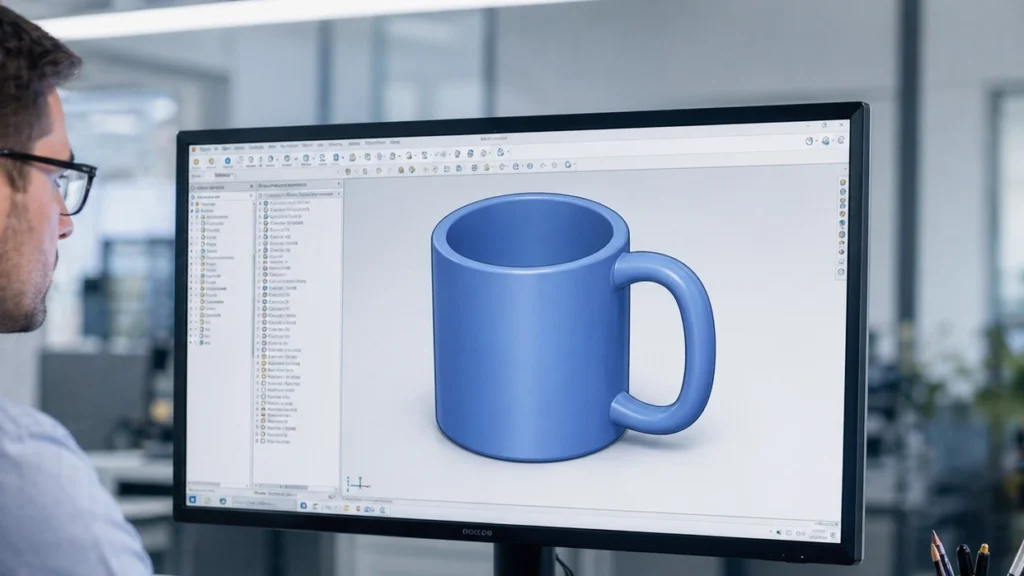

Für eine präzise Bauteilvermessung ist die richtige Ausrichtung des Mesh im virtuellen Messraum entscheidend. Je nach Anforderung erfolgt die Positionierung über Zeichnungsvorgaben, RPS-Punkte, Bezugssysteme oder – bei vorhandenen CAD-Daten – über ein Best-Fit-Verfahren. So schaffen wir die Grundlage für reproduzierbare und normgerechte Auswertungen. Das Mesh bildet den digitalen Zwilling des gescannten Bauteils. Dadurch lassen sich Form- und Lagemaße, Abstände, Flächen und Volumen mit messtechnischer Genauigkeit auswerten. Die Ergebnisse stellen wir übersichtlich und weiterverwendbar als Messberichte im PDF- oder Excel-Format bereit.

Soll-Ist-Vergleich und Visualisierung

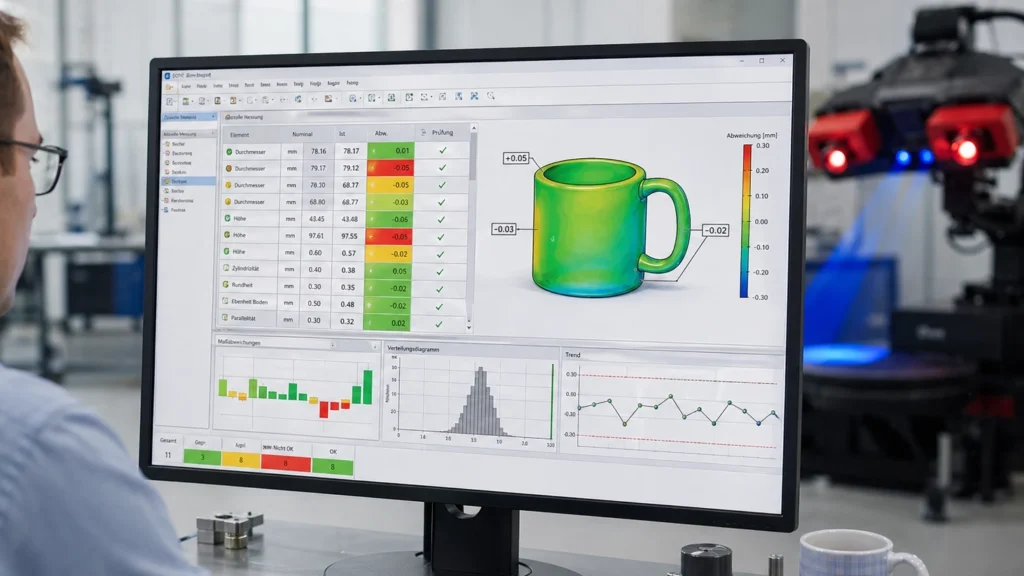

Der Soll-Ist-Vergleich ist eines der wichtigsten Werkzeuge in der Qualitätssicherung. Dabei wird jeder Punkt des gescannten Bauteils mit den CAD-Daten oder einer Referenzgeometrie verglichen. Abweichungen werden farblich visualisiert und dadurch sofort verständlich sichtbar – auch für Personen, die nicht täglich mit Messtechnik arbeiten. So lassen sich Verzug, fehlende Geometrien und Maßabweichungen schnell erkennen und sicher bewerten. Darüber hinaus sind weitere Analysen möglich, zum Beispiel Wandstärkenprüfungen, Entformungswinkel, Deformationsvergleiche, Krümmungsanalysen, virtuelle Zusammenbauten, Spaltmaße und Kollisionsbetrachtungen.

Lust auf einen Kaffee bekommen? Dann lassen Sie uns bei einer Tasse heißem Kaffee persönlich besprechen, wie wir Ihr Bauteil präzise vermessen können.

3D-Analyse und Vermessung von Bauteilen
